Energia – HEPR-PVC

HEPR/PVC – 0,6/1kV – 90ºC
NBR 7286
IEC 60502-1

Tipos de Armadura

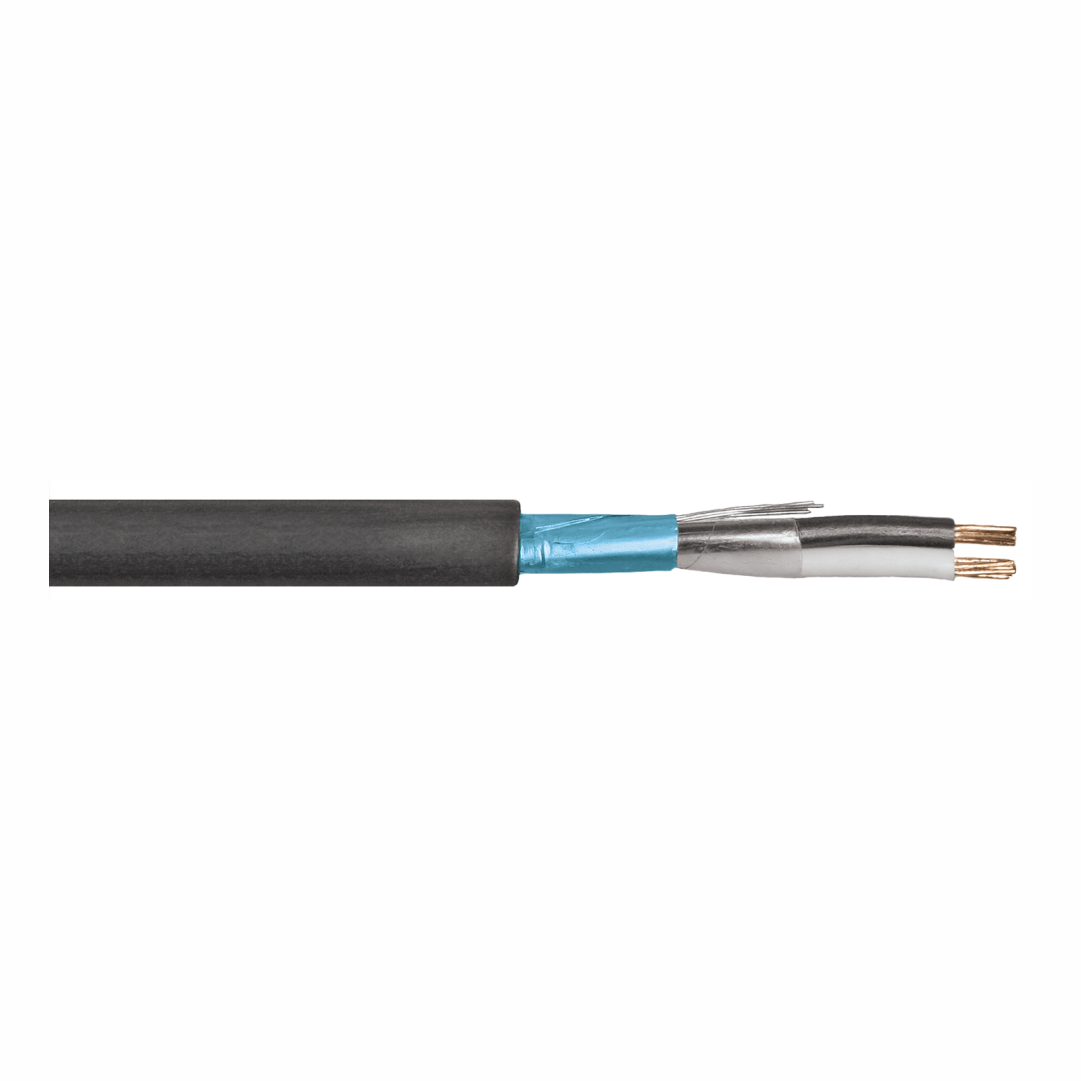

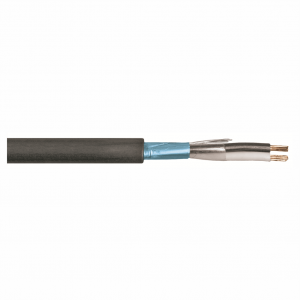

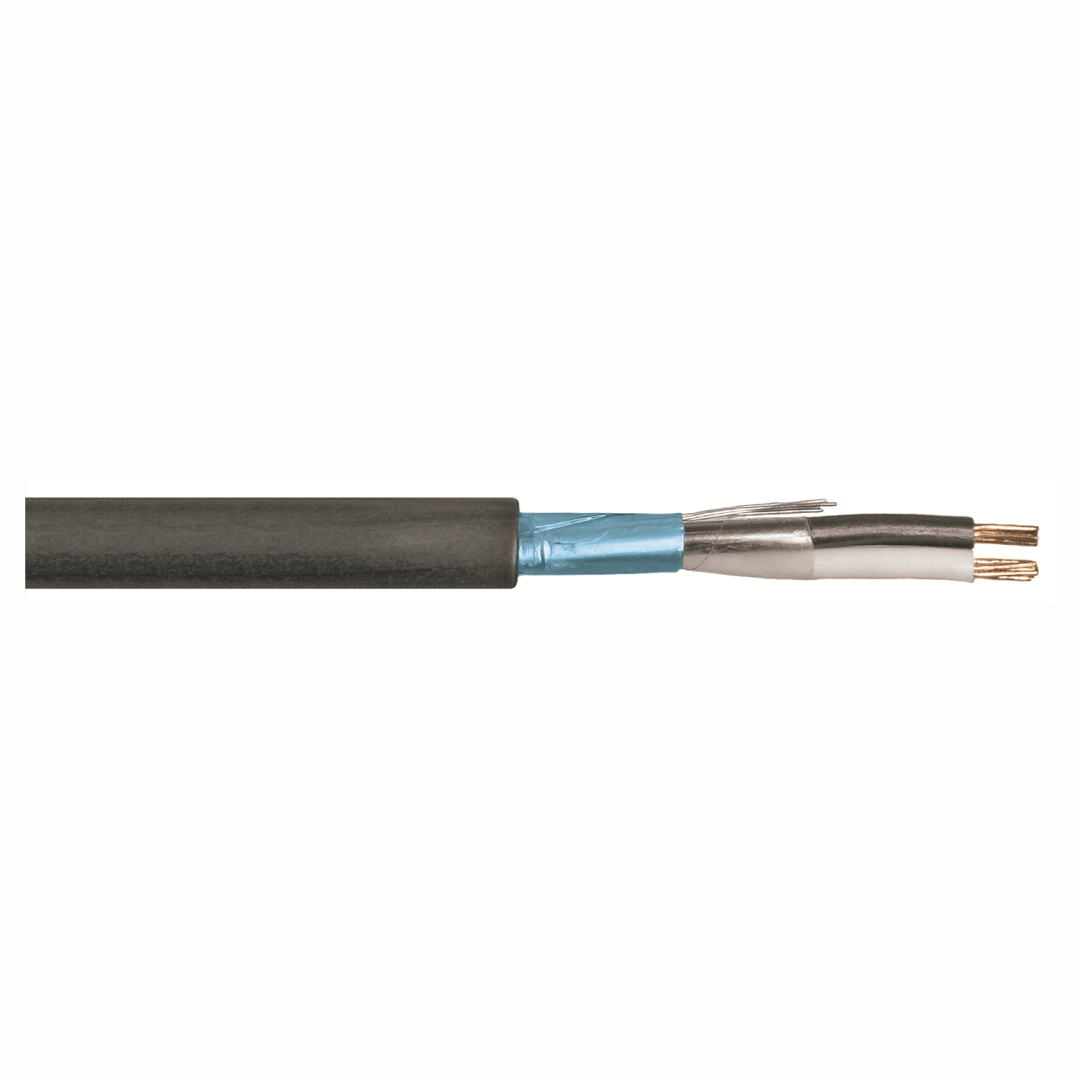

CE

Separador de cinta de poliéster

CE E

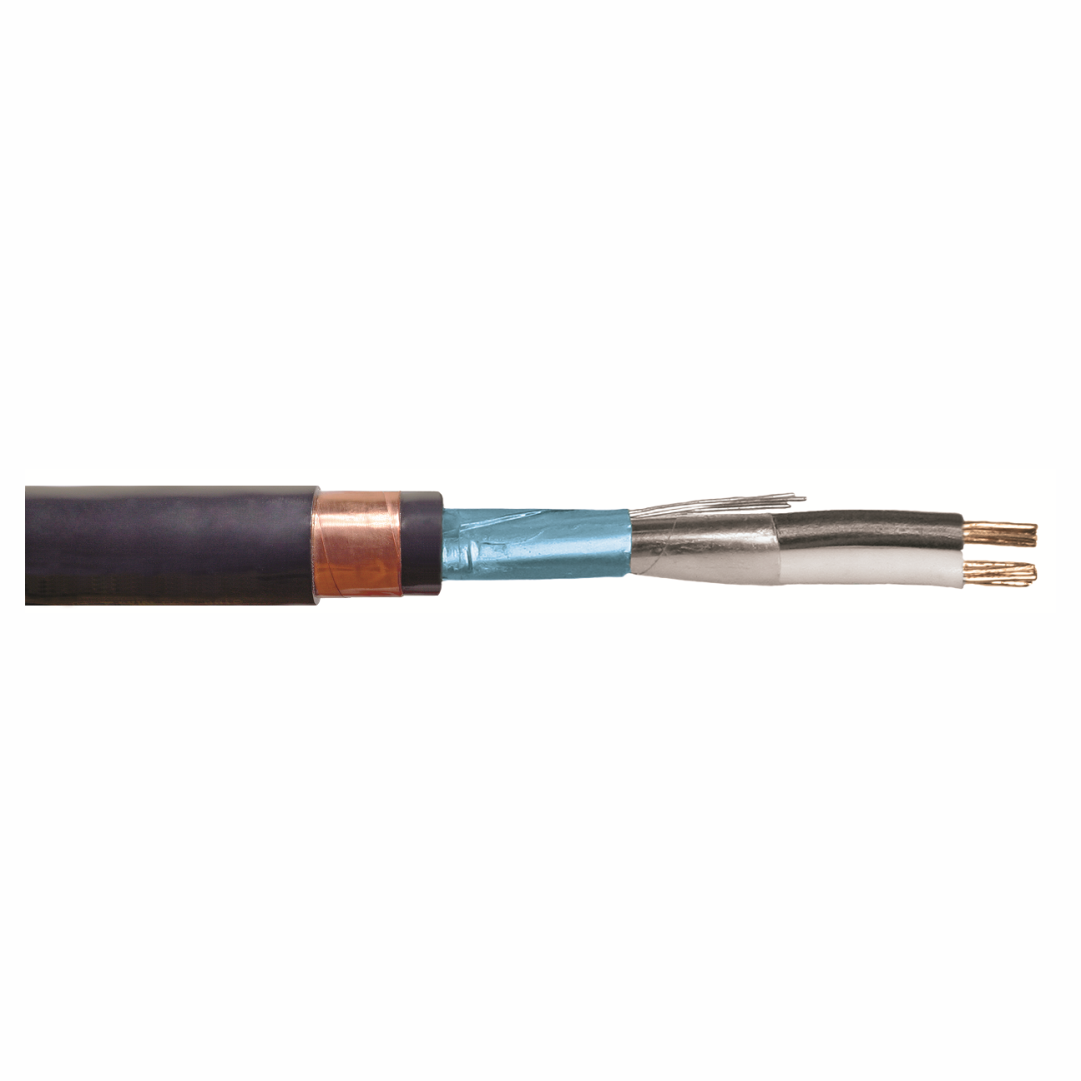

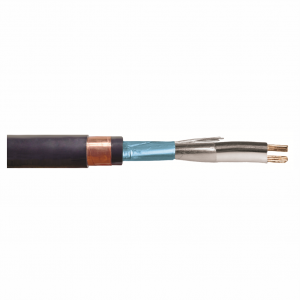

Blindaje de cinta de cobre

CE D

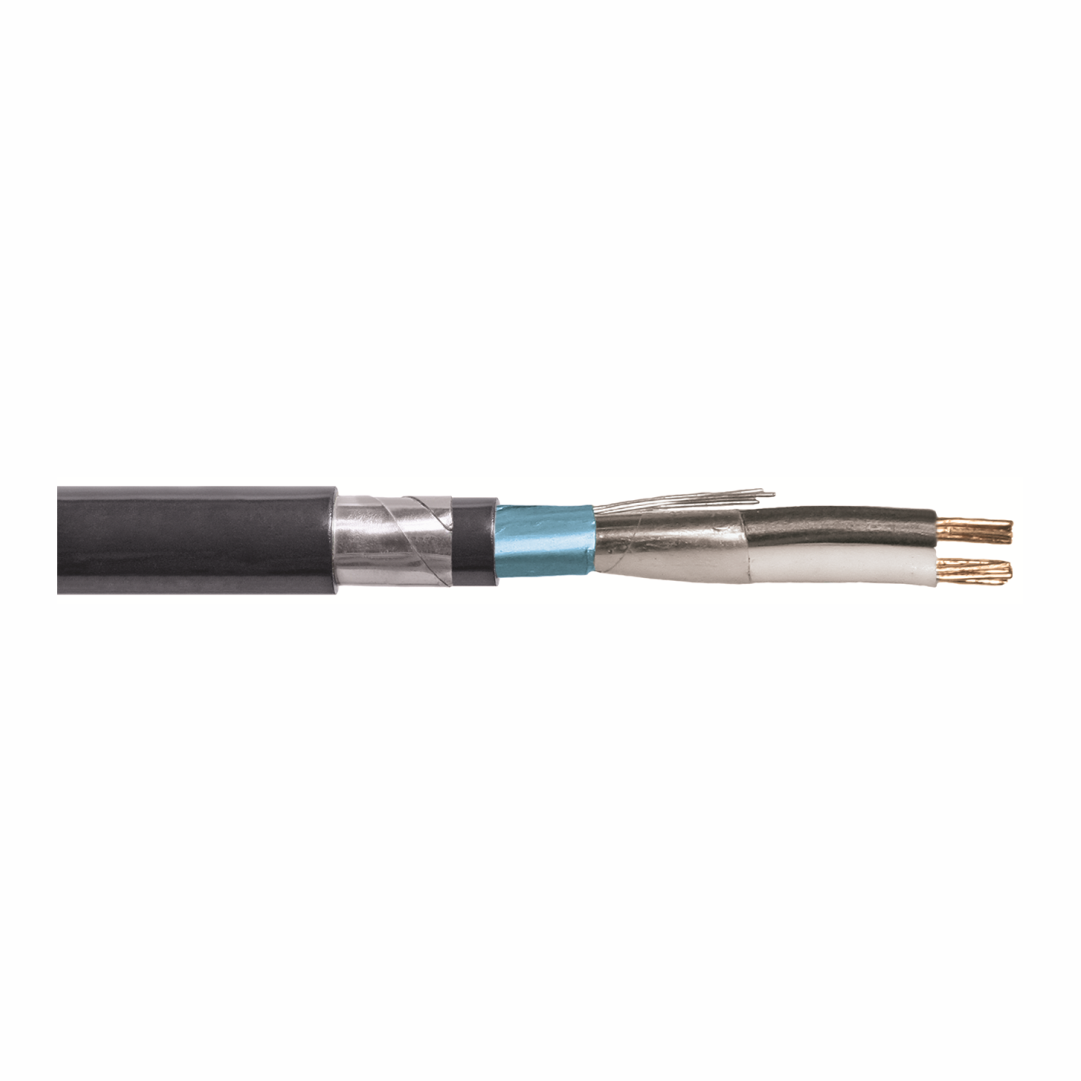

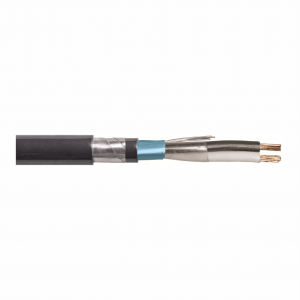

Marco de cinta de acero

CE B

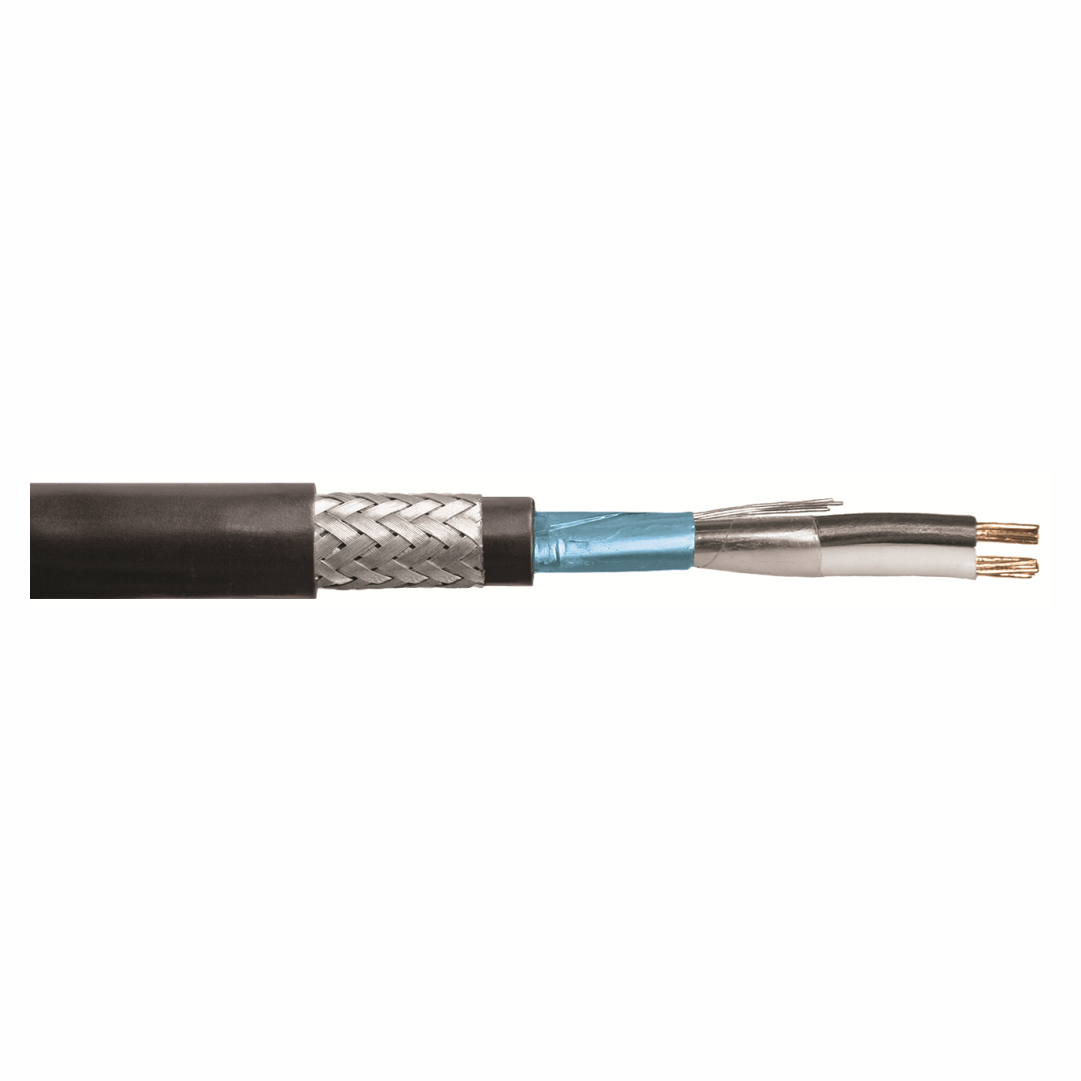

Blindaje trenzado de cobre

CE C

Marco trenzado de acero

Caracteristicas Tecnicas

Resistente a UV

Libre de Metales pesados

Fire Resistant

Resistente a Oleo

Radio de Curvatura

Cables no blindados: 6 x Diámetro exterior
Cables blindados/blindados: 12 x Diámetro exterior

Máxima Tracción

40N/mm² aplicado sobre conductores de cobre.

Construcción Estándar

Conductor	Alambres de cobre desnudo, templado suave. Encordado: Clase 5, según NBR NM 280. Flexible
Aislamiento	HEPR - Caucho de etileno-propileno de alto módulo, negro numerado secuencialmente
Identificación	Unipolar: Negro, azul o verde. Bipolares: Blanco y negro. Tripolar: Negro, blanco y rojo. Tetrapolar: Negro, blanco, rojo y azul.
Techo	Compuesto termoplástico de PVC, tipo PVC/ST2, negro, con cordón de apertura, acabado cilíndrico

Características Opcionales

Bajo pedido, los cables de instrumentación se pueden fabricar con las siguientes opciones de construcción:

Conductor	Cobre estañado; Cobre clase 2.
Identificación	Colores según NBR 6251. negro numerado
Aislamiento	PVC/EB (105ºC); Polietileno PE (70ºC)
Blindaje	Trenza + cinta de cobre (E+B).
Cuadro	Alambre de acero helicoidal (SWA).
Techo	PE (Polietileno ST3); PVC/ST1 (90°C); Acabado cilíndrico - Zonas clasificadas
Color	Otros colores bajo pedido.

Estándares Aplicables

NBR NM 280	Conductores de cable aislados (IEC 60228 MOD)
NBR 6251	Cables de potencia con aislamiento extrusionado para voltajes de 1kV a 35kV
NBR 10300	Cables de alimentación con aislamiento de caucho extruido etileno propileno (EPR) para tensiones de 1 kV a 35 kV
IEC 60502-1	Cables de potencia con aislamiento extrusionado para voltajes de 1kV a 30kV.

Pruebas de Rutina

Prueba de voltaje	3,5 kV / 5 minutos: 1000V
Prueba de resistencia de aislamiento	300 a 500V / 1 a 5 minutos.

Características Electricas

Sección (mm2)	Máx. DCR @20ºC (mm2) (ohm/km)	Sección (mm2)	Máx. DCR @20ºC (mm2) (ohm/km)
1,5	13,3	50	0,38
2,5	7,98	70	0,27
4,0	4,95	95	0,20
6,0	3,30	120	0,16
10	1,91	150	0,12
16	1,21	185	0,10
25	0,78	240	0,08
35	0,55	300	0,06
