Energia – XLPE-PVC

XLPE/SHF1 – 0,6/1kV – 90ºC
NBR 13248
IEC 60502-1

Tipos de Armadura

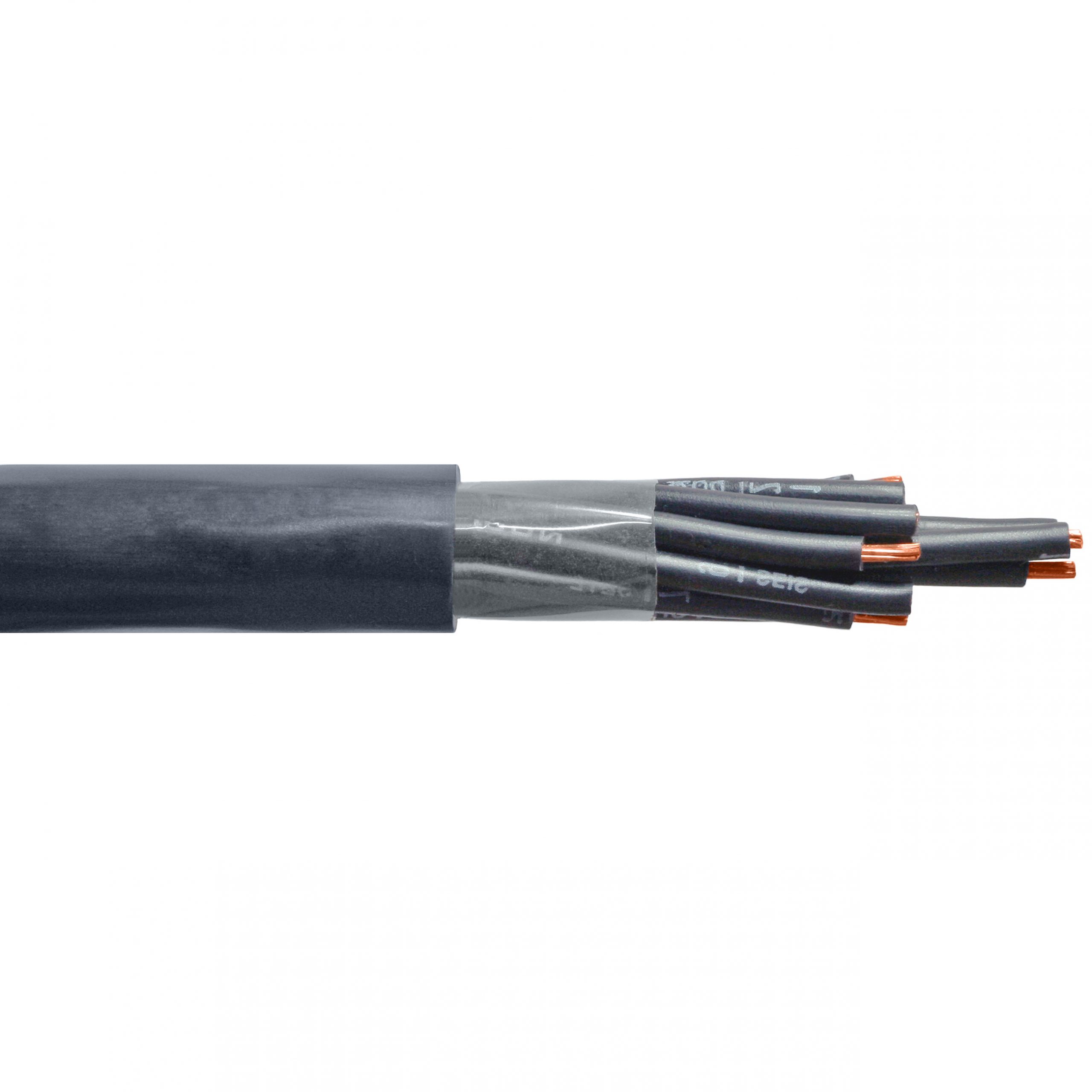

CE

Separador de cinta de poliéster

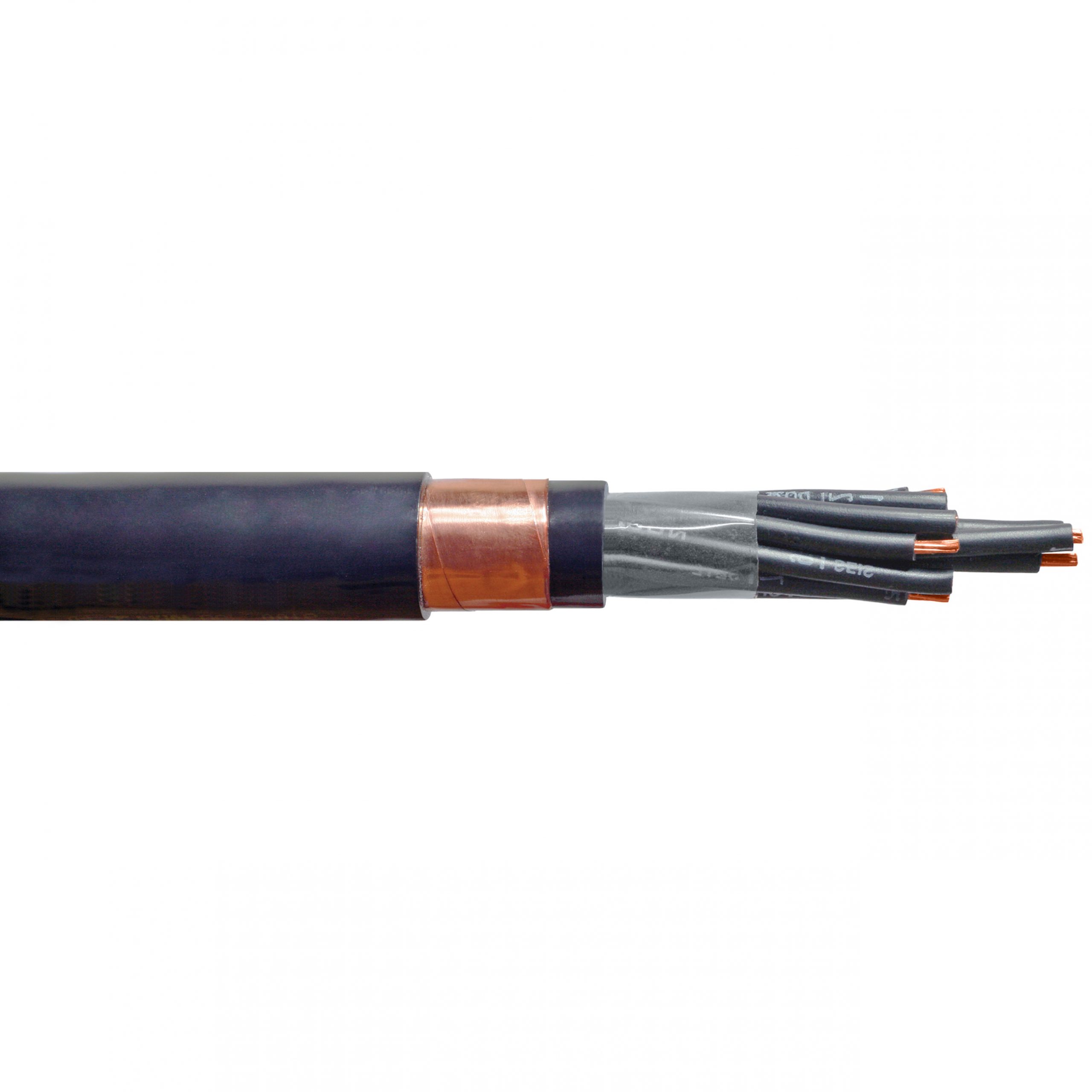

CE E

Blindaje de cinta de cobre

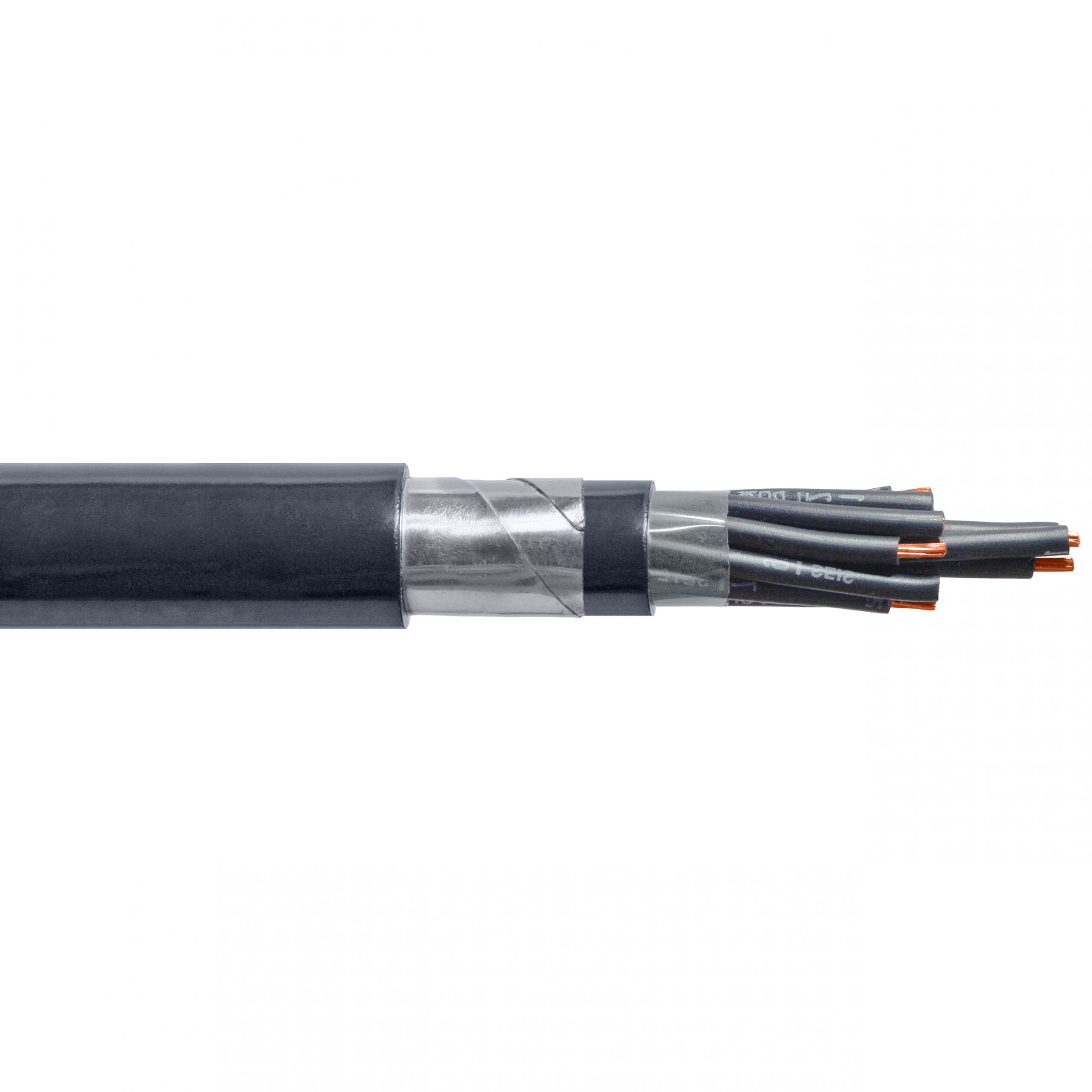

CE D

Marco de cinta de acero

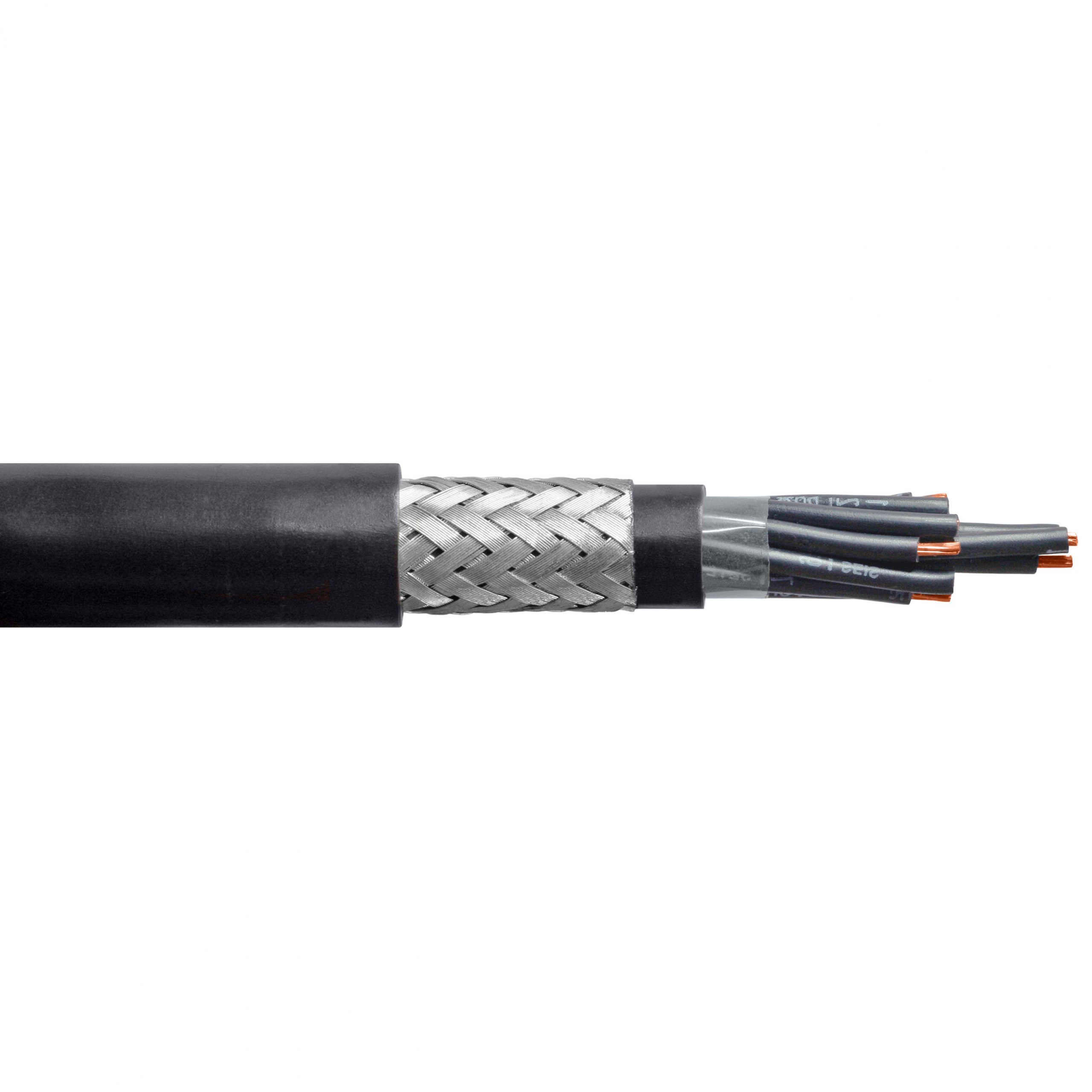

CE B

Blindaje trenzado de cobre

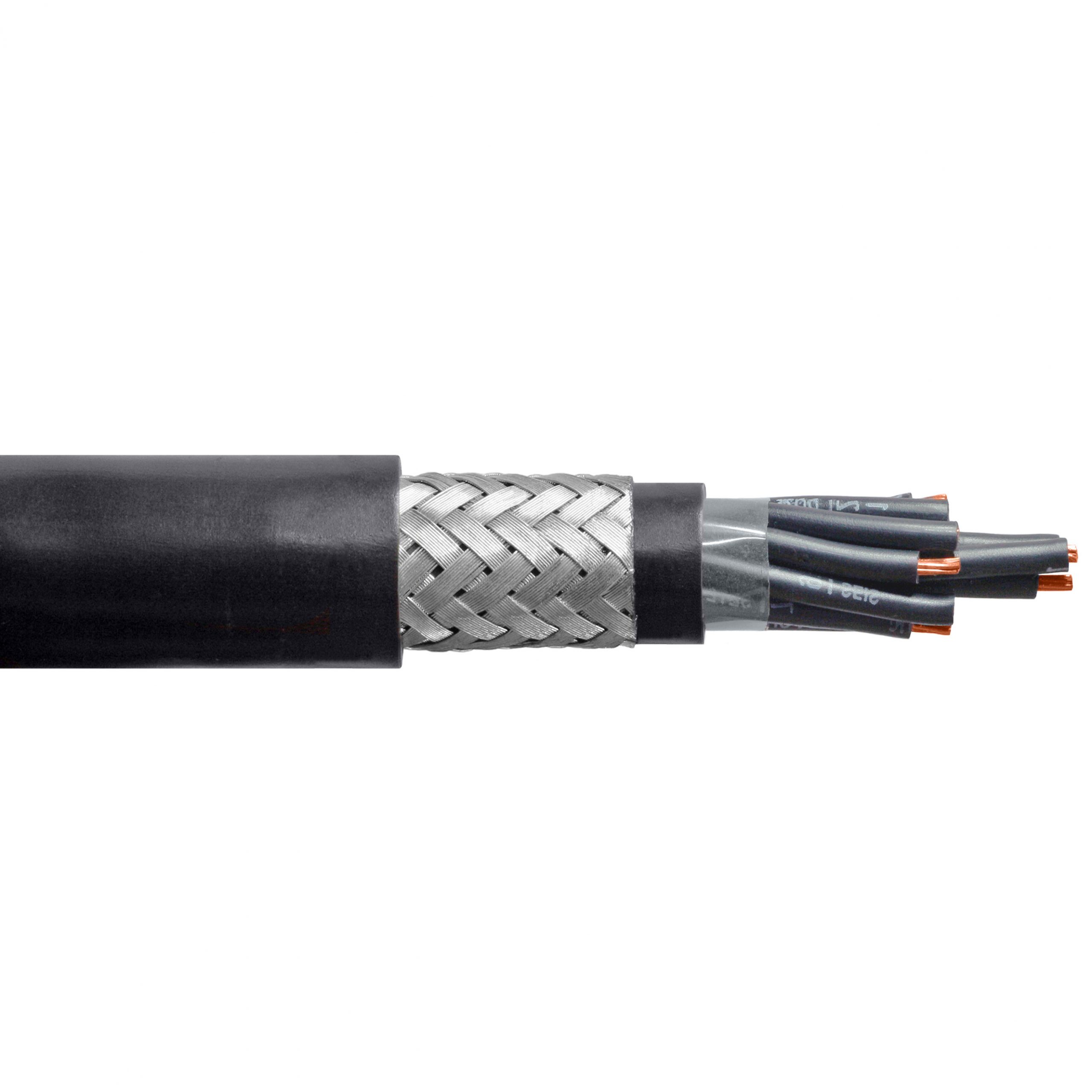

CE C

Marco trenzado de acero

Caracteristicas Tecnicas

Resistente a UV

Libre de Metales pesados

Fire Resistant

Resistente a Oleo

Radio de Curvatura

Cables no blindados: 6 x Diámetro exterior
Cables blindados/blindados: 12 x Diámetro exterior

Máxima Tracción

40N/mm² aplicado sobre conductores de cobre.

Construcción estándar

Conductor	Alambres de cobre desnudo, templado suave. Encordado: Clase 5, según NBR NM 280. Flexible.
Aislamiento	XLPE – Polietileno reticulado, negro numerado secuencialmente.
Identificación	Unipolar: Negro, azul o verde. Bipolares: Blanco y negro. Tripolar: Negro, blanco y rojo. Tetrapolar: Negro, blanco, rojo y azul.
Techo	SHF1 - compuesto termoplástico libre de halógenos, en color negro, con cordón de apertura, acabado cilíndrico.

Características Opcionales

Bajo pedido, los cables de instrumentación se pueden fabricar con las siguientes opciones de construcción:

Conductor	Cobre estañado; Cobre clase 2
Identificación	Colores según NBR 6251. negro numerado
Aislamiento	HEPR (90ºC) Polietileno PE (70ºC).
Blindaje	Trenza + cinta de cobre (E+B).
Cuadro	Alambre de acero helicoidal (SWA).
Techo	PE (Polietileno ST3); SHF2 – compuesto termoendurecible libre de halógenos; Acabado cilíndrico - Zonas clasificadas
Color	Otros colores bajo pedido.

Estándares Aplicables

NBR NM 280	Conductores de cables aislados (IEC 60228 MOD).
NBR 6251	Cables de potencia con aislamiento extrusionado para voltajes de 1kV a 35kV.
NBR 10300	Cables de potencia y control y conductores aislados sin revestimiento, con aislamiento extrusionado y con baja emisión de humo para tensiones de hasta 1 kV
IEC 60502-1	Cables de potencia con aislamiento extrusionado para voltajes de 1kV a 30kV.

Pruebas de Rutina

Prueba de voltaje	3,5 kV / 5 minutos: 1000V
Prueba de resistencia de aislamiento	300 a 500V / 1 a 5 minutos.

Características Electricas

Sección (mm2)	Máx. DCR @20ºC (mm2) (ohm/km)	Sección (mm2)	Máx. DCR @20ºC (mm2) (ohm/km)
1,5	13,3	50	0,38
2,5	7,98	70	0,27
4,0	4,95	95	0,20
6,0	3,30	120	0,16
10	1,91	150	0,12
16	1,21	185	0,10
25	0,78	240	0,08
35	0,55	300	0,06
