Instrumentación – Naval

XLPE/SHF1 – 150/250 (300V)
90°C
IEC 60092-376

Tipos de Armadura

Instrumentación MA

Blindaje y drenaje de cinta de aluminio (elemento único)

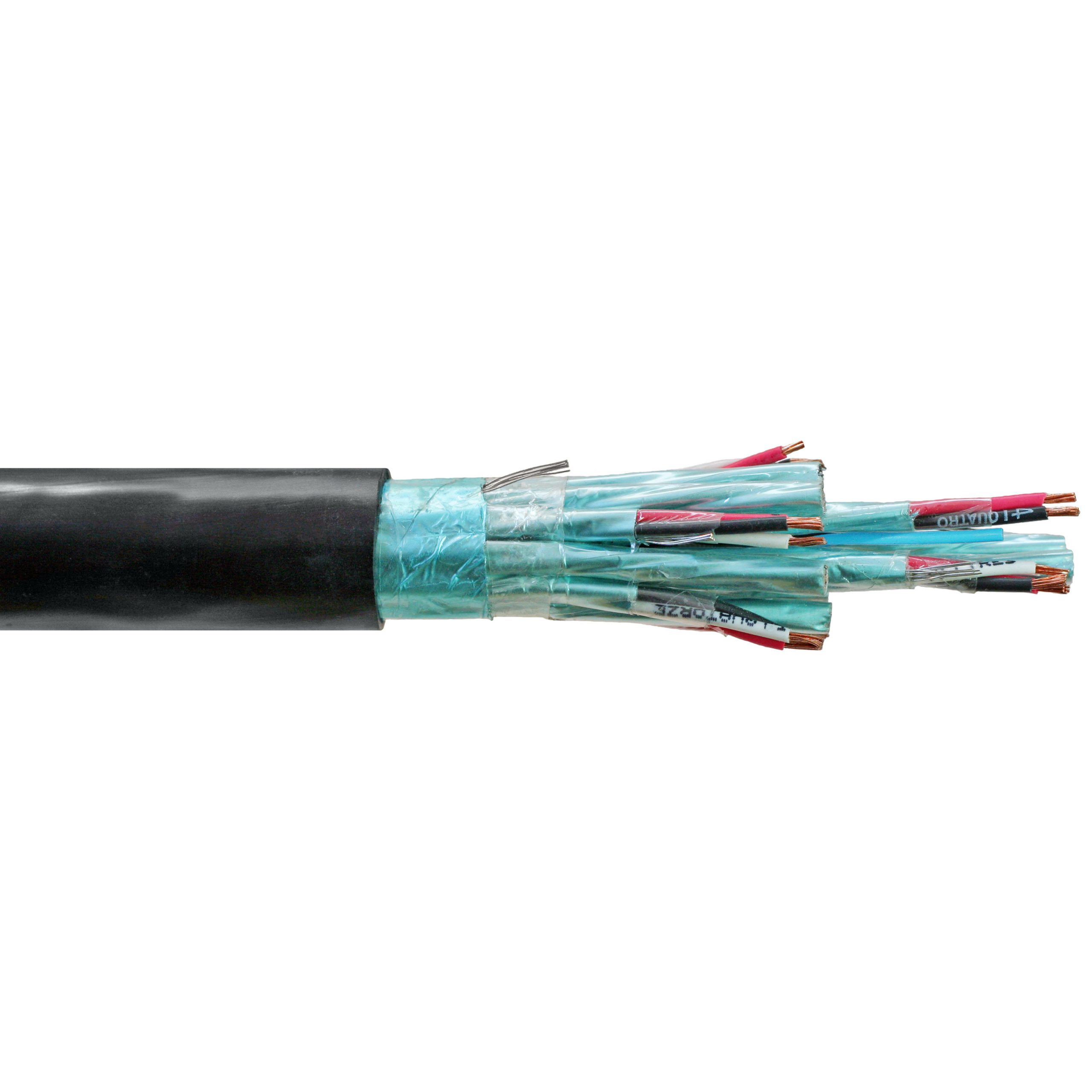

Instrumentación ITA

Blindaje individual y total
en cinta de aluminio y desagües
(Múltiples elementos)

Instrumentación (C)
MA TA ITA ITM

Bastidor trenzado de alambre de acero galvanizado

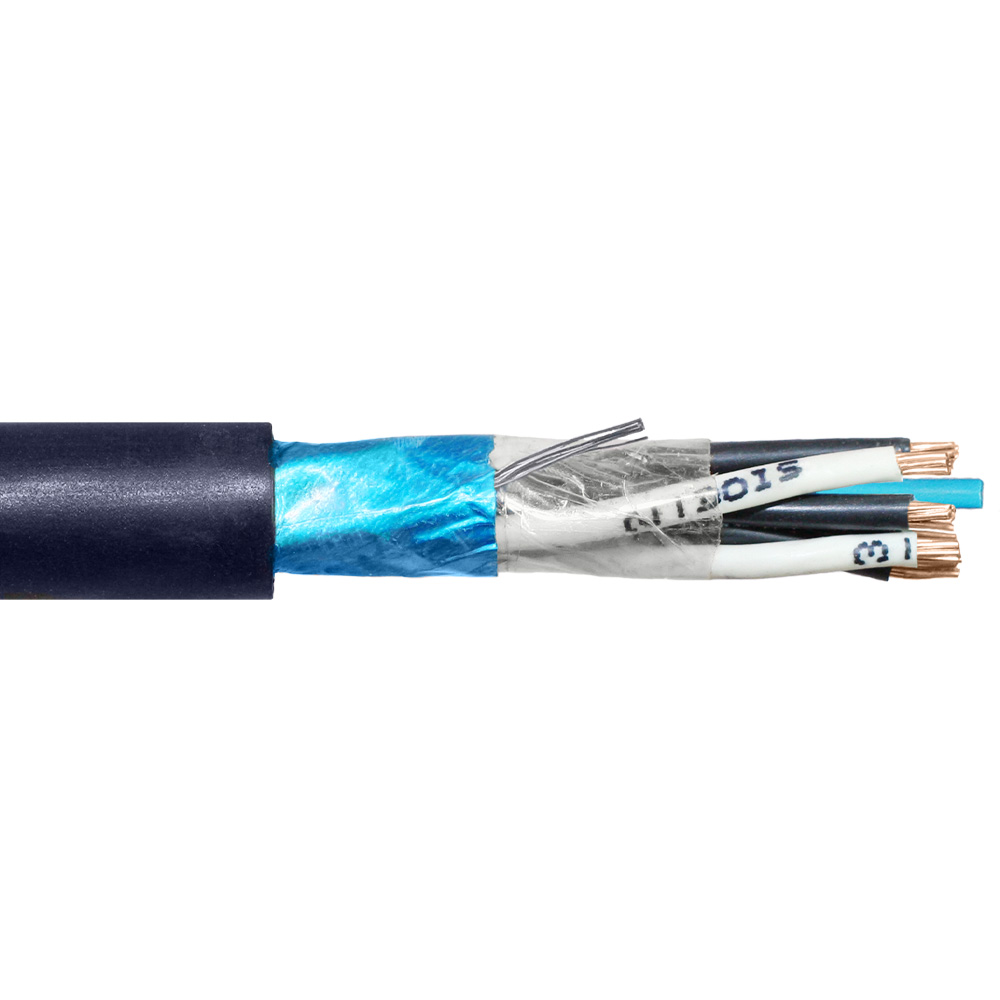

Instrumentación TA

Blindaje completo en cinta de aluminio y drenaje (Multi-elemento)

Instrumentación ITM

Blindaje individual en cinta de aluminio y desagües (Multi-elemento)

Instrumentación (C)
MA TA ITA ITM

Armazón de alambre de cobre estañado trenzado

Características Tecnicas

Resistente a UV

Libre de Metales pesados

Retardante de llama

Resistente a Óleo

Radio de curvatura

Cables no blindados: 6x Diámetro exterior.
Cables blindados/blindados: 12x Diámetro exterior.

Máxima Tracción

40N/mm² aplicado sobre conductores de cobre.

Construcción Estándar

Conductor	Hilos de cobre estañado, templado suave. Encordado: Clase 2, según IEC 60228.
Aislamiento	XLPE – Polietileno reticulado.
Identificación	Parejas: numeradas en blanco y negro. Tríos: numerados negro, blanco y rojo. Corte: numerados en negro, blanco, rojo y azul.
Conductor de comunicacion	Par de comunicación, sección: 0,5 mm2, en color azul o naranja.
Techo	SHF1 - compuesto termoplástico libre de halógenos, en color gris, con cordón de apertura, acabado cilíndrico.

Características Opcionales

Bajo pedido, los cables de instrumentación se pueden fabricar con las siguientes opciones de construcción:

Conductor	Cobre clase 5. Con cinta de mica – IEC 60331
Aislamiento	HEPR (90ºC)
Identificación	venas coloreadas; Norma NEK 606
Techo	SHF2: compuesto termoendurecible libre de halógenos. SHF2 (MUD) – compuesto termoestable libre de halógenos con resistente al barro – NEK 606.
Color	Azul (aplicación en circuito intrínsecamente seguro), Con franja roja longitudinal (aplicación en condiciones de incendio) Otros colores bajo pedido.

Estándares Aplicables

IEC 60228	Conductores de cables aislados
IEC 60331 (conductor tape mica)	Ensayos de cables eléctricos en condiciones de incendio - Integridad del circuito
IEC 60092-360	Materiales de aislamiento y revestimiento para unidades a bordo y en alta mar
IEC 60092-351	Materiales aislantes para unidades de a bordo y en alta mar y cables de datos
IEC 60092-350	Requisitos generales de construcción y prueba y cables de datos
IEC 60092-376	Cables para circuitos de control e instrumentación 150/250V (300 V)
NEK 606 (sheath SHF2 MUD)	Cables para instalaciones offshore libres de halógenos y/o resistentes al lodo (Especificaciones Técnicas)

Pruebas de Rutina

Ensaio de tensión alternada	1,5 kV/ 5 minutos.
Teste de resistência de aislamiento	150/250 (300V) / 1 a 5 minutos.

Características Electricas

Descripción	Unidad	0,5 mm2	0,75 mm2	1,0 mm2	1,50 mm2	2,50 mm2
Máx. DCR @20ºC	(Ohm/km)	41,6	26,3	19,3	12,9	8,0
Capacitancia	(nF/m) a 1kHz	57	65	70	80	85
Impedancia	(Ohms)	80	70	65	55	50
Indutancia	(mH/km) a 1kHz	0,45	0,4	0,38	0,35	0,35
