VFD – Cable Inversor de Frecuencia

XLPE/SHF1 – 0,6/1kV
90ºC IEC 60092-353

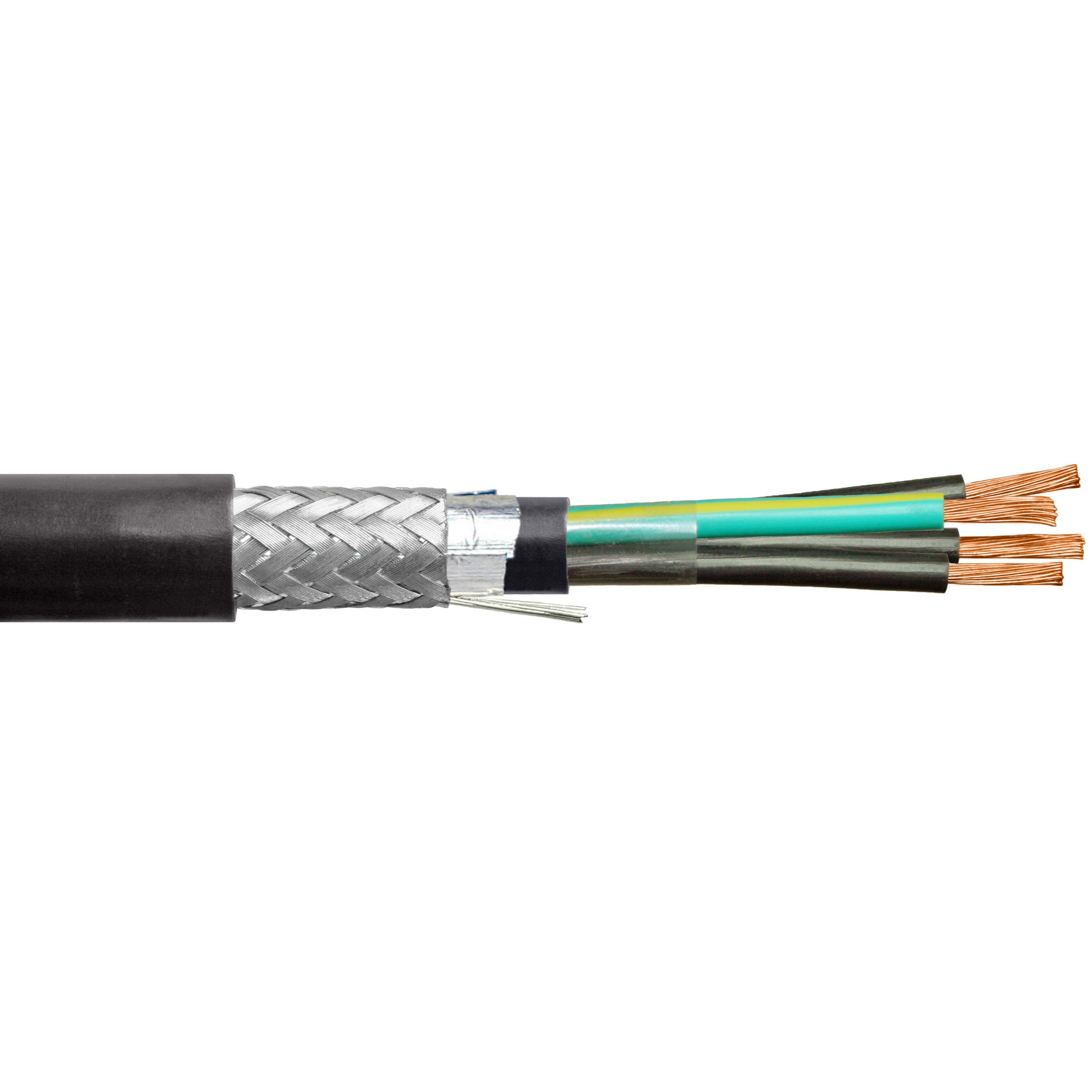

Cinta de blindaje completo
aluminio y drenaje

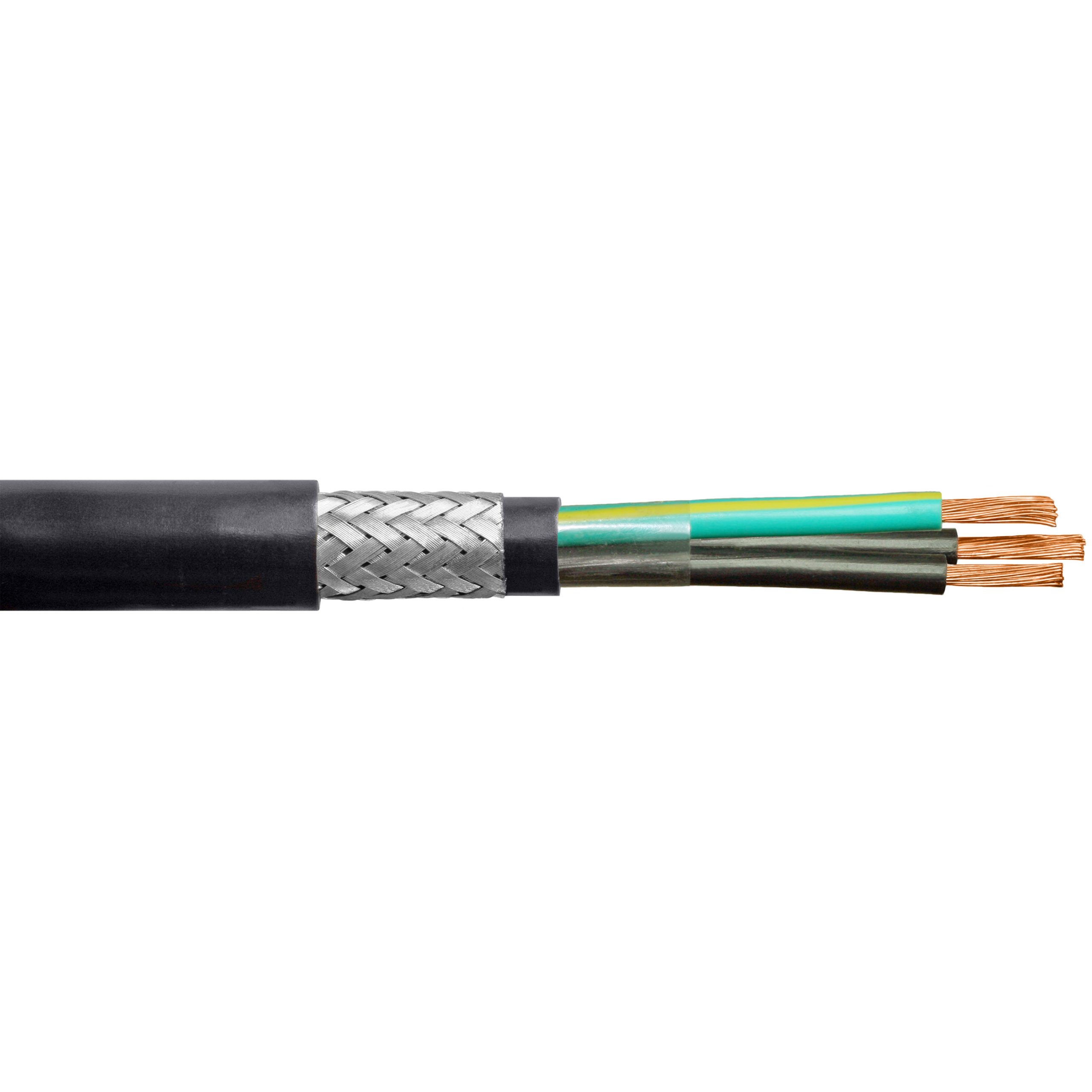

Marco trenzado de acero

Cables no blindados: 6x Diámetro exterior.
Cables blindados/blindados: 12x Diámetro exterior.

40N/mm² aplicado sobre conductores de cobre.

Conductor	Fios de cobre estanhados, témpera mole. Encordado: Classe 2, conforme IEC 60228.
Aislamiento	XLPE - polietileno reticulado, pretos numerados secuencialmente.
Techo	SHF1 - compuesto termoplástico libre de halógenos, en negro, con cordón de apertura, acabado cilíndrico.

Bajo pedido, los cables de instrumentación se pueden fabricar con las siguientes opciones de construcción:

Condutor	Cobre clase 5. Con cinta de mica - IEC 60331-21
Identificação	Venas coloreadas; Vena verde/amarilla (conductor de protección).
Isolação	HEPR (90ºC)
Cobertura	SHF2 - compuesto termoendurecible libre de halógeno. SHF2 (MUD) – compuesto termoestable libre de halógenos con Banda roja longitudinal y resistente al barro – NEK 606.
Cor	Otros colores bajo pedido.

IEC 60228	Conductores de cables aislados
IEC 60331-21 (conductor tape mica)	Ensayos de cables eléctricos en condiciones de incendio - Integridad del circuito - Parte 21: Cables de tensión nominal hasta y incluyendo 0.6/1.0kV
IEC 60092-353	Power cables for rated voltages 1kV and 3kV.
IEC 60092-376	Parte 376: Cables para circuitos de control e instrumentación 150/250 (300V)
NEK 606 (sheath SHF2 MUD)	Cables para instalaciones offshore libres de halógenos y/o resistentes al lodo Especificación técnica
IEC 60092-350	Parte 350: Construcción general y métodos de prueba de cables de potencia, control e instrumentación para barcos. y aplicaciones en alta mar

Prueba de voltaje	1,5 kV / 5 minutos: 150V/250 (300V) (seções 0,5 e 0,75 mm2) 3,5 kV / 5 minutos: 0,6/1kV (seções 1,0 a 10 mm2)
Prueba de resistencia de aislamiento	80 a 500V / 1 a 5 minutos.

venas coloreadas;	Máx. DCR @20ºC (ohm/km)
Vena verde/amarilla (conductor de protección).	41,6
0,75	26,3
1,0	18,2
1,5	12,2
2,5	7,56
4,0	4,7
6,0	3,11
10	1,84
