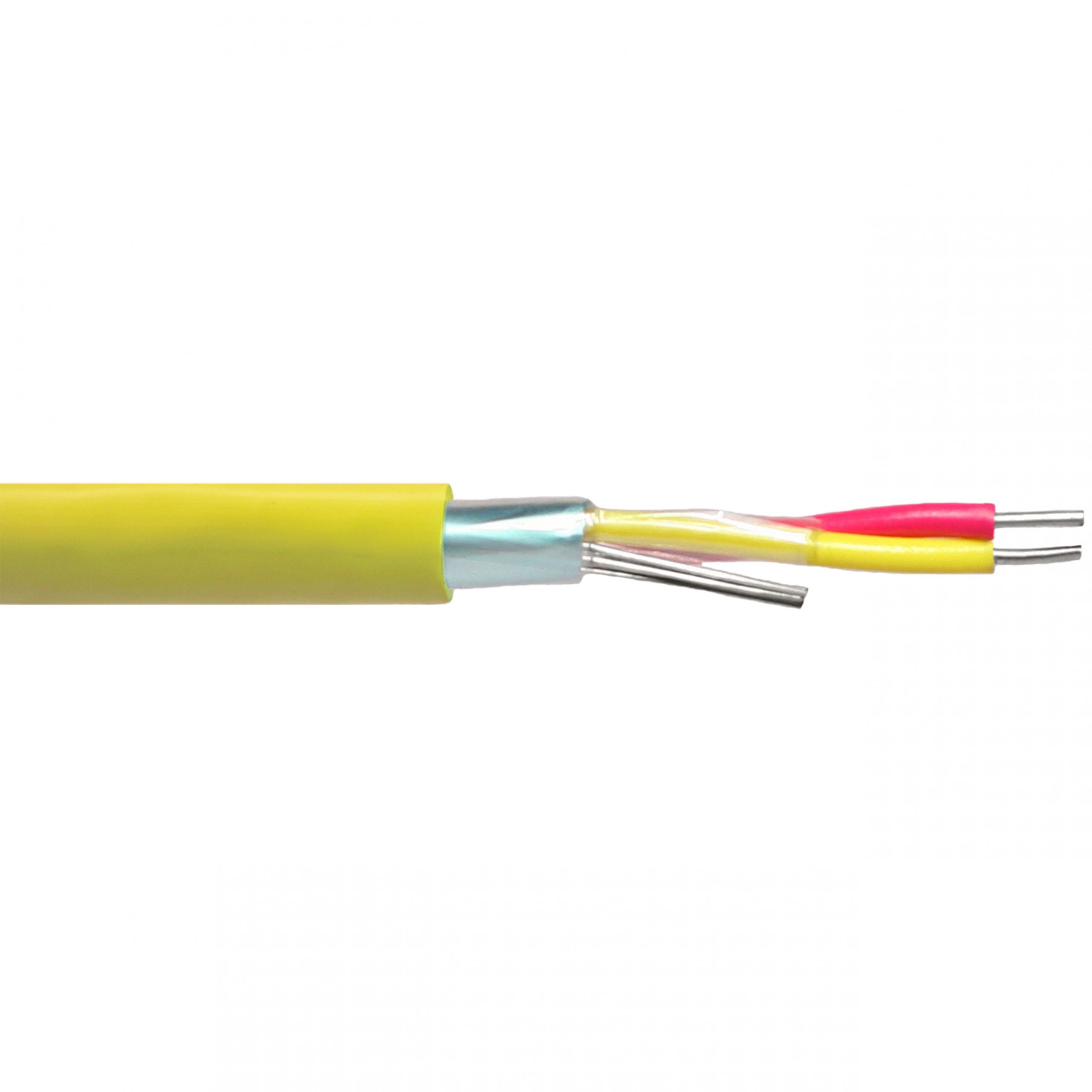

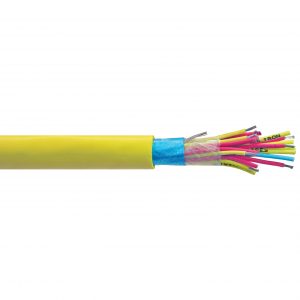

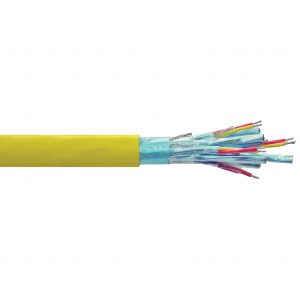

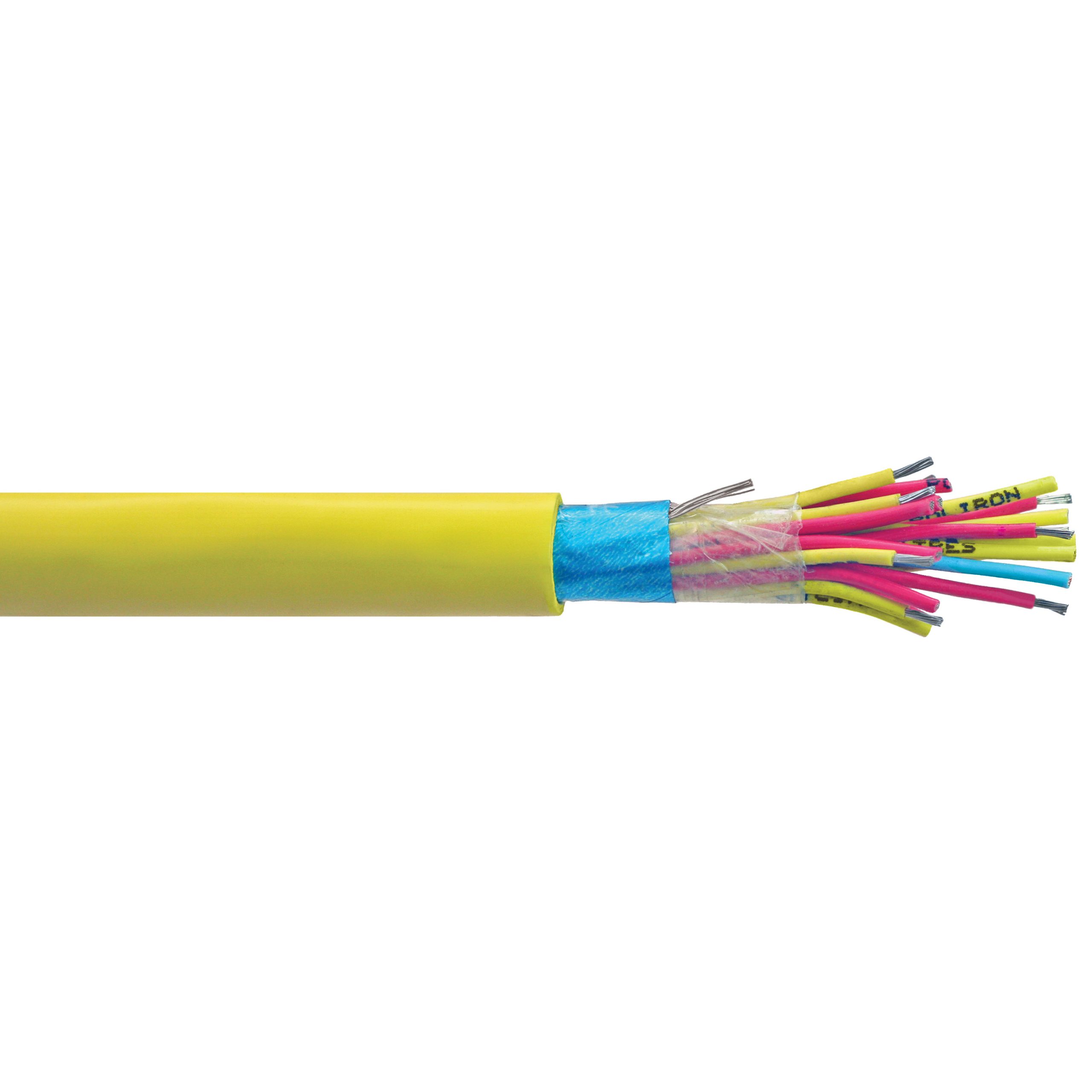

Termopar

PVC/PVC
300V 105ºC

Tipos de Armadura

Cinta de aluminio de protección Cinta de aluminio de protección

Escudo completo en cinta de aluminio Escudo general cinta de aluminio

Blindaje individual y total en cinta de aluminio Blindaje individual y total

Cables no blindados: 6 x Diámetro exterior
Cables blindados: 12 x Diámetro exterior

40N/mm² aplicado sobre conductores de cobre.

Conductor	Elementos flexibles formados por aleaciones según normas ANSI MC 96.1 ASTM E230 CEI 584 3 DIN 43710 BS 184352
Aislamiento	Compuesto termoplástico de PVC/E, para temperatura de trabajo hasta 105ºC.

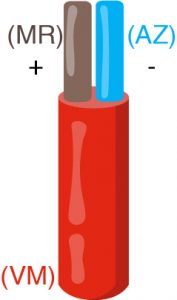

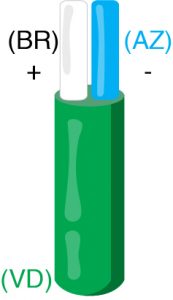

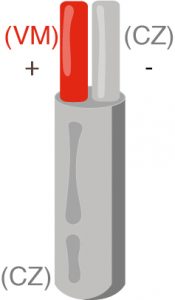

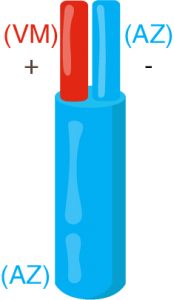

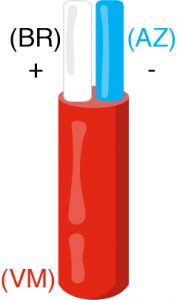

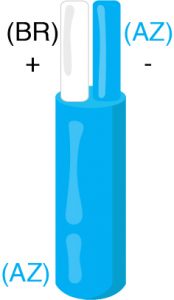

Identificación	Según tipo de liga: ANSI MC 96.1 - ASTM E230 IEC 584 3 - DIN 43710 BS 184352
Conductor de comunicacion	Aislamiento PVC/E 105ºC, sección 0,5 mm2 in color azul o naranja.
Techo	Compuesto termoplástico, tipo PVC/ST1, con cuerda de desgarro

Bajo pedido, los cables de termopar se pueden fabricar con las siguientes opciones de construcción:

Conductor	Aleaciones rígidas de monofilamento
Aislamiento	Polietileno PE (70°C). XLPE polietileno reticulado resina termoplástica fluoropolímero para temperatura de funcionamiento de hasta 260ºC PFA y FEP hasta 200ºC.
Blindaje	Trenza de cobre estañado (B); cinta de cobre (E);
Cuadro	Cintas de acero (trenza de alambre de acero (C); Alambre de acero helicoidal (SWA).
Techo	PIE ( Polietileno ST3); PVC/ST2 (105°C); SHF2 Compuesto termoendurecible libre de halógenos. SHF2 (MUD) compuesto termoendurecible libre de halógenos con resistente al barro NEK 606. Refinamiento Áreas clasificadas cilíndricas
Cor	Solo en color azul (aplicación en circuito intrínsecamente seguro), con acabado cilíndrico.

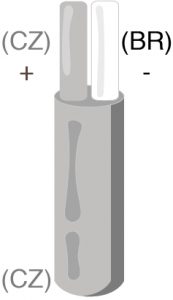

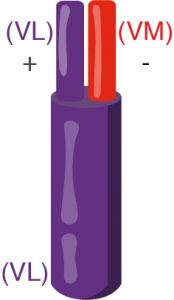

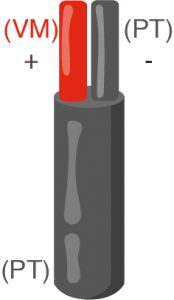

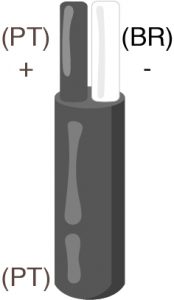

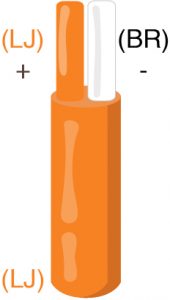

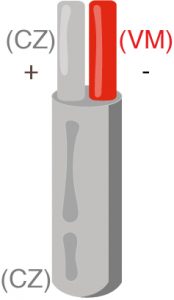

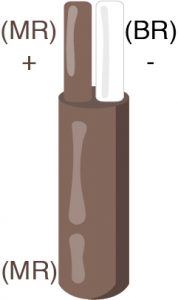

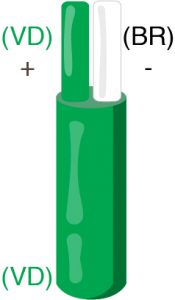

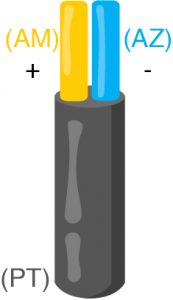

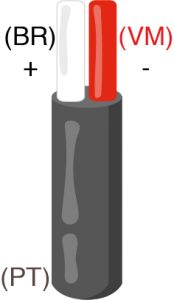

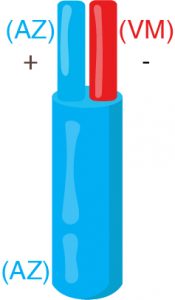

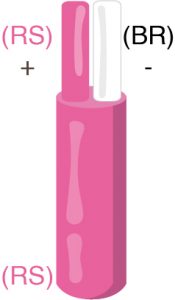

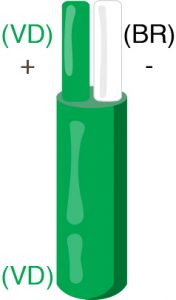

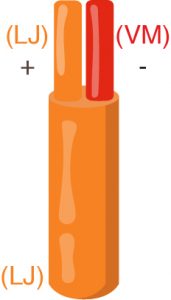

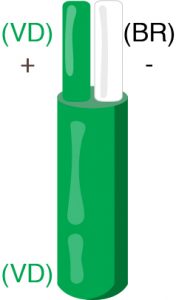

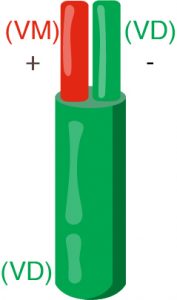

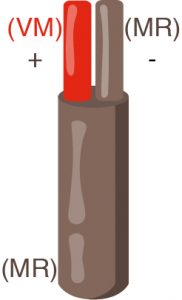

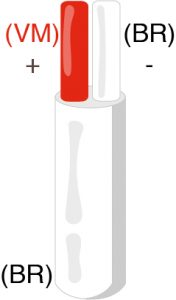

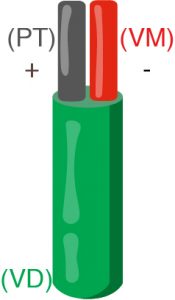

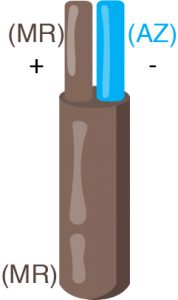

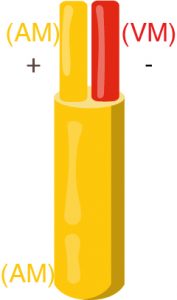

Aleación para termopar	Código	Conductores (+)/(-)	Faixa de Utilización	Tolerancia (ANSI MC 96.1)	Brazil NBR-13774 IEC-60584-3	USA ANSI MC 96.1	Germany DIN 43710	England BS 184352
T	TX	Extensión tipo T Cobre (+) Constante (-)	-60ºC a 100ºC	Standard +/- 1,0ºC Special +/- 0,5ºC
J	JX	Extensión tipo J Hierro (+) Constante (-)	0ºC a 200ºC	Standard +/- 2,2ºC Special -
E	EX	Extensión Tipo E cromo (+) Constante (-)	0ºC a 200ºC	Standard +/- 1,7ºC Special -
K	KX	Extensión tipo K cromo (+) alumbre (-)	0ºC a 200ºC	Standard +/- 2,2ºC Special -
K	WC (KCA)1	Compensación Tipo K Hierro (+) / Cuproníquel (-) (Cu-Ni)	0ºC a 150ºC	Standard +/- 3,0ºC Special -
K	VC (KCB)1	Compensación Tipo K Cobre (+) / Cuproníquel (-) (Cu-Ni)	0ºC a 100ºC	Standard +/- 2,5ºC Special -
S R	SC RC	Compensación Tipo S/R Cobre (+) / Cuproníquel (-) (Cu-Ni)	0ºC a 200ºC	Standard +/- 5,0ºC Special -
B	BC	Compensação Tipo B Cobre (+) / Cobre (-)	0ºC a 100ºC	Standard +0ºC/ - 3,7ºC Special -
N	NX	Extensão Tipo N Nicrocil (+) / Nisil (-)	0ºC a 200ºC	Standard +/- 2,2ºC Special -
